JZPH600-4E JZPH600-8

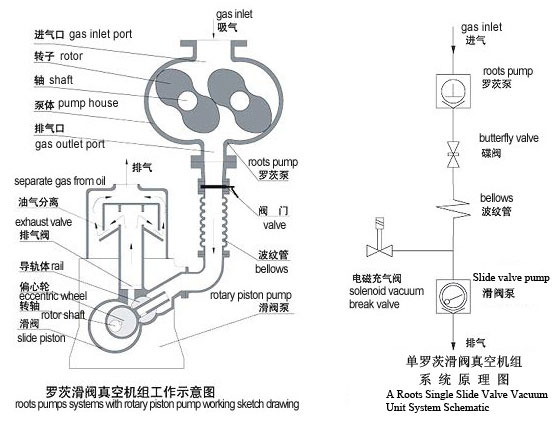

 罗茨滑阀真空机组由罗茨真空泵与滑阀真空泵串联组成,滑阀真空泵作为预抽真空泵以及罗茨真空泵的前级真空泵使用,罗茨真空泵作为主抽真空泵。
       罗茨真空泵与滑阀真空泵抽速比大小选择的主要依据是真空机组长期工作的真空泵,真空机组长期工作区间在低真空,宜选择较小的抽速比(2:1至4:1),如果真空机组长时间在中高真空工作,则可选择较大的抽速比(4:1至10:1)。

     拓展真空生产的罗茨滑阀真空机组有以下特点:
       * 真空高度,中高 真空区间抽气效率高,工作范围宽,节能效果显著。
       * 一体化机架,结构紧凑,占地面积小。
       * 自动化程度高,操作简单,维护方便,运行安全,可靠耐用。
       * 可以根据用户有具体需要,定制特殊真空机组。


结构及特点:
罗茨液环真空机组是由罗茨泵为主泵,双级液环泵为前级泵串联而成的真空抽气机组。通过真空继电器或电接点压力表,可实现罗茨泵、液环泵的自动启闭,自动过载保护。它除了具有罗茨真空泵,液环泵的一些特点外,本系列机组具有以下特点:
>> 由于水环泵作为前级泵,能抽吸含有粉尘,水蒸汽的气体,可在较恶劣的环境中使用。
>> 多级罗茨泵串联后,极限压力可达1Pa。
>> 在50~400Pa范围内可达到较大抽速。
>> 比多级水蒸汽喷射泵投资少,能耗低。
根据不同的使用要求,可以进行以下选配组合:
>> 单罗茨双级液环真空机组
>> 双罗茨双级液环真空机组
用途:
本机级适用化工、制药行业的高真空蒸馏、真空蒸发、脱水结晶;电工、轻纺行业的真空干燥,真空浸渍;食品工业的冷冻干燥等工艺中。


机组型号
Model
泵型号
Pump Model
抽气速率
Pumping Speed(L/S)
极限分压
Ultimate PartialPressure
极限全压
Ultimate Total Pressure
进气口径
Inlet Diam(mm)
出气口径
Outlet Diam(mm)
电机功率
Motor Power(kw)
主泵
Brief pump
前级泵
Backing pump
主泵
Brief pump
前级泵
Backing pump
I II Pa Parr I II
JZP2H150-4 JZP-150B 2H-30A —— 70 2*10-2 5*10-1 Ø100 Ø50 3 3 ——
JZP2H300-4 JZP-300B 2H-70A —— 150 2*10-2 5*10-1 Ø150 Ø76 3 7.5 ——
JZP2H600-8 JZP-600 2H-70A —— 300 2*10-2 5*10-1 Ø200 Ø76 7.5 7.5 ——
JZPH300-2 JZP-300B H-150 —— 300 5*10-2 8*10-1 Ø150 Ø80 4 15 ——
JZPH300-2E JZP-300B H-150E —— 300 5*10-2 8*10-1 Ø150 Ø80 4 11 ——
JZPH600-4 JZP-600 H-150 —— 600 5*10-2 8*10-1 Ø200 Ø80 7.5 15 ——
JZPH600-4E JZP-600 H-150E —— 600 5*10-2 8*10-1 Ø200 Ø80 7.5 11 ——
JZPH1200-8 JZP-1200 H-150 —— 1200 5*10-2 8*10-1 Ø250 Ø80 11 15 ——
JZPH1200-8E JZP-1200 H-150E —— 1200 5*10-2 8*10-1 Ø250 Ø80 11 11 ——
JZP2H300-22 JZP-300B ZJP-150B 2H-70A 300 1*10-2 3*10-1 Ø150 Ø76 4 3 7.5
JZP2H600-42 JZP-600 ZJP-150B 2H-70A 600 1*10-2 3*10-1 Ø200 Ø76 7.5 3 7.5
JZP2H600-24 JZP-600 ZJP-300B 2H-70A 600 1*10-2 3*10-1 Ø200 Ø76 7.5 4 7.5
JZP2H1200-44 JZP-1200 ZJP-300B 2H-70A 1200 1*10-2 3*10-1 Ø250 Ø76 11 4 7.5
JZP2H1200-28 JZP-1200 ZJP-600 2H-70A 1200 1*10-2 3*10-1 Ø250 Ø76 11 7.5 7.5
JZPH1200-42 JZP-1200 ZJP-300B H-150 1200 1*10-2 3*10-1 Ø250 Ø80 11 4 15
JZPH1200-42E JZP-1200 ZJP-300B H-150E 1200 1*10-2 3*10-1 Ø250 Ø80 11 4 11
JZPH1200-24 JZP-1200 ZJP-600 H-150 1200 1*10-2 3*10-1 Ø250 Ø80 11 7.5 15
JZPH1200-24E JZP-1200 ZJP-600 H-150E 1200 1*10-2 3*10-1 Ø250 Ø80 11 7.5 11

注:"极限分压"指用麦氏真空计测得的极限分压力,"极限全压"指用全压力真空(如热偶真空计、电阻真空计)测得的真空度。
