    当前位置: 首页 > 产品中心 > 真空设备领域

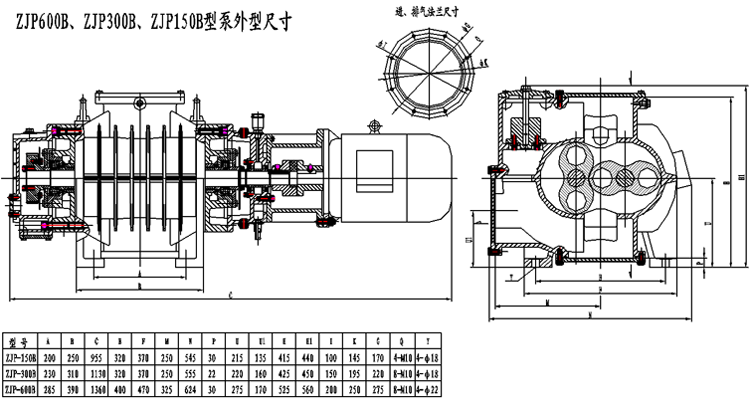

ZJP-150B ZJP-300B ZJP-600B

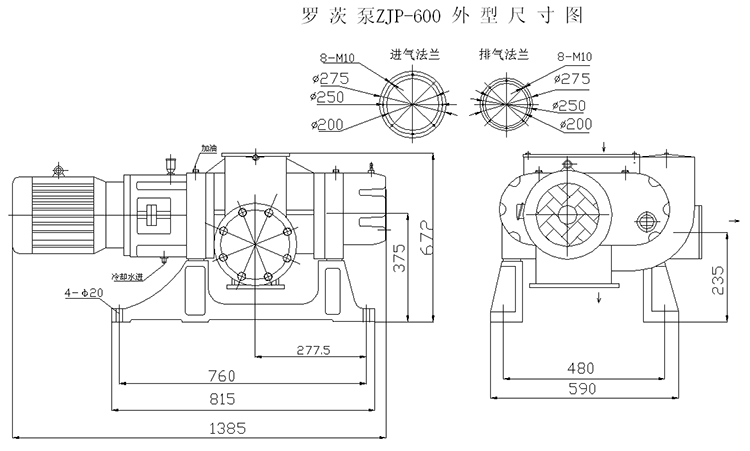

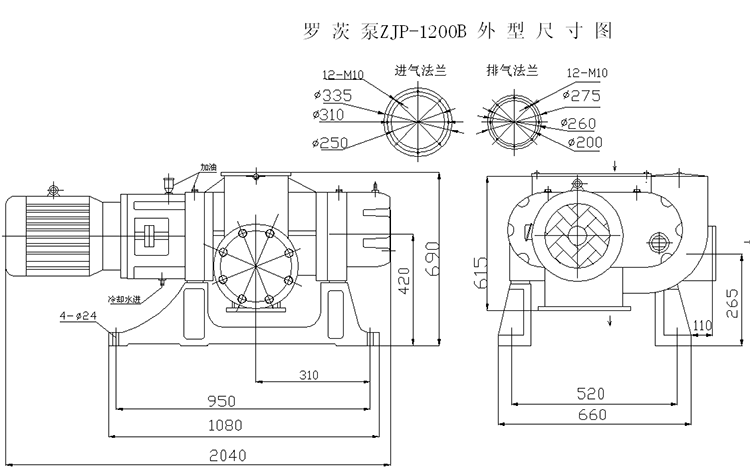

ZJP-600 ZJP-1200

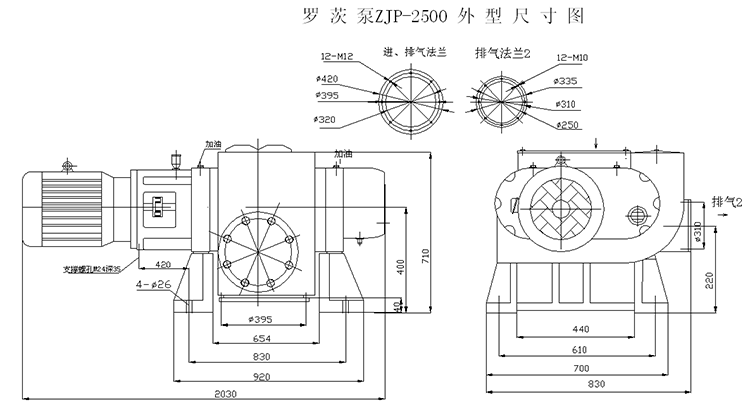

ZJP-2500

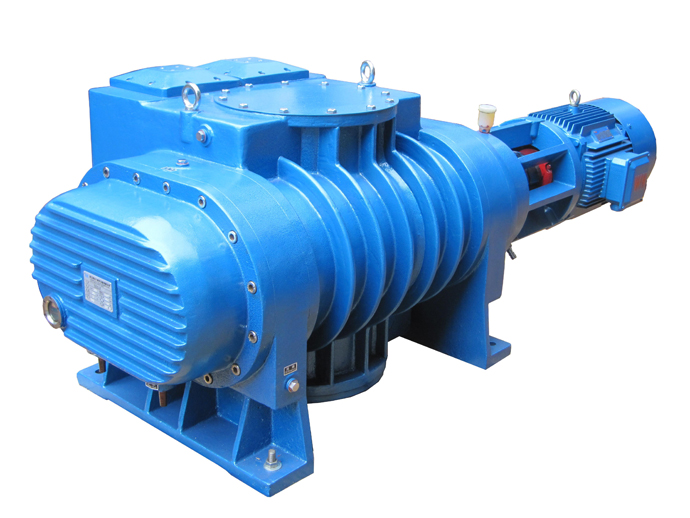

ZJP 型带溢流阀罗茨真空泵,利用一对 8 字型转子在泵壳中作等速反向转动而产生吸气和排气作用。每个转子用两个轴承支承,利用一对同步齿轮,使两个转子的相对位置始终保持不变,转子与转子、转子 与泵体、转子与侧盖之间都有间隙,因而工作腔内没有摩擦,无需润滑。泵转子的支承采用了可靠的消隙结构,转动部件作细致的平衡,并采用高精度斜齿轮,因 此,运动平稳,噪声低,使用更加可靠,可在高压差下长期运行。动密封部位采用进口油封,控制轴封处的跳动量≤ 0.02mm ,因而轴封处不漏油。本型泵的进气和排气口之间装有自重阀,其作用是当排气口与进气口之间的压力差超过阀自重时,阀自动打开。这个压力差是泵能可靠运行的 最大压力差。因而带溢流阀罗茨泵具备自动防止过载功能。

使用特点:
ZJP 型罗茨真空泵在较低的入口压力下具有较大的抽气速率,并具备自动防过载功能。但是,由于本型泵的结构属于干式间隙密封,为了获得一定的抽气速率和真空度, 减少返流,必须降低前级压力,因此使用时必须有前级真空泵与之串联,前级真空泵抽到一定的真空度后,再起动罗茨真空泵,这样比较经济合算,根据实际需要, 可选用不同的真空泵作为前级泵,如油封泵、液环泵等。值得一提的是,当选用液环泵作为前级泵时,特别适合需抽除大量可凝性气体的场合。


技术参数
型号 ZJP-30 ZJP-70 ZJP-150B ZJP-300B ZJP-600 ZJP-1200A ZJP-2500
极限压力
(pa)
Pa 5X10-2 5X10-2 5X10-2 5X10-2 5X10-2 5X10-2 5X10-2
Torr 3.7X10-4 3.7X10-4 3.7X10-4 3.7X10-4 3.7X10-4 3.7X10-4 3.7X10-4
抽气速率(L/s) 30 70 150 300 600 1200 2500
溢流阀压差 pa 4X103 4X103 4X103 4X103 2.7X103 2.7X103 2.7X103
Torr 30 30 30 30 20 20 20
进/排气口径
(mm)
50/40 80/50 100/100 150/150 200/200 250/200 320/320
电机功率 (kw) 0.75 1.1 3 4 7.5 11 22
配用前级泵 2X-8D 2X-15A 2X-15A
,2X-30A
2X-15A
,2X-70C
2X-70C ZJP-300/2X-70C ZJP600/H-150
