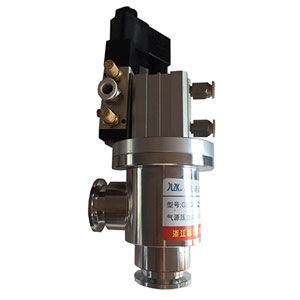

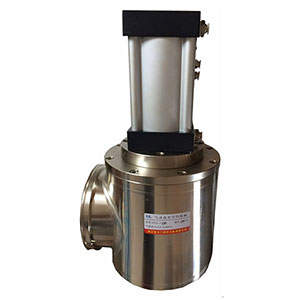

  GDQ-J型系列气动高真空挡板阀是用压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。气动高真空挡板阀按轴封结构可分为GDQ-J型橡胶密封和GDQ-J(b)型波纹管密封两种。GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。

  适用的工作介质为空气及非腐蚀性气体。

适用范围(Pa)

10 5 ~1.3×10 -4(轴封材料为橡胶)

10 5~1.3×10-6 (轴封材料为波纹管)

阀门漏率(Pa.L/S)

≤1.3×10 -5(轴封材料为橡胶),≤1.3×10 -7(轴封材料为波纹管)

介质温度(℃)

-25~+80(密封材料为丁晴橡胶)

-30~+150(密封材料为氟橡胶)

阀门主要部件材料

不锈钢或碳钢

气源压力(MPa)

0.4~0.8

安装位置

DN<300任意,DN≥300垂直

电源电压

标准出厂:AC220V/50Hz

特殊指定:可选①AC110V;②DC24V;③DC12V等

信号反馈

标准出厂:不带反馈信号

特殊指定:磁性开关DC/AC5~240V

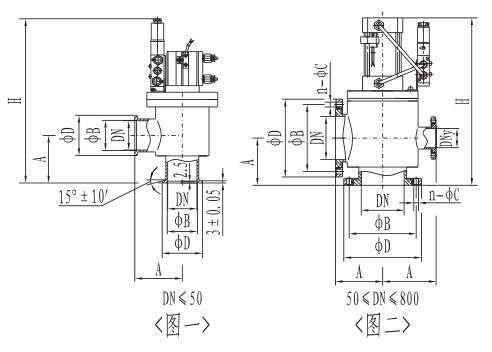

型号

通径(DN)

ΦD

ΦB

H

A

法兰标准

GDQ-J10/KF

10

30

12.2

180

30

GB4982

GDQ-J16/KF

16

30

17.2

180

40

GDQ-J25/KF

25

40

26.2

200

50

GDQ-J40/KF

40

55

41.2

210

65

GDQ-J50/KF

50

75

52.2

276

70

/




型号

通径(DN)

ΦD

ΦB

H

A

n-ΦC

法兰标准

DNy(预抽口)

GDQ-J40

40

100

80

230

70

4-Φ9

GB/T6070

/

GDQ-J50

50

110

90

276

70

GDQ-J63

63

130

110

283

88

GDQ-J80

80

145

125

324

98

8-Φ9

GDQ-J100

100

165

145

338

108

GDQ-J125

125

200

175

424

128

8-Φ11

GDQ-J(S)150

150

220

195

482

138

JB919

KF40(GB4982)

GDQ-J(S)160

160

225

200

482

138

GB/T6070

GDQ-J(S)200

200

285

260

620

200

12-Φ11

DN50(GB/T6070)

GDQ-J(S)250

250

335

310

655

208

DN63(GB/T6070)

GDQ-J(S)300

300

380

350

783

250

8-Φ14

JB919

DN80(GB/T6070)

GDQ-J(S)320

320

425

395

1064

250

12-Φ14

GB/T6070

GDQ-J(S)400

400

510

480

1210

330

16-Φ14

DN100(GB/T6070)

GDQ-J(S)400

400

500

465

1210

330

8-Φ18

JB919

GDQ-J(S)500

500

610

580

1270

360

16-Φ14

GB/T6070

DN125(GB/T6070)

GDQ-J(S)600

600

710

670

1562

450

12-Φ21

JB919

DN160(GB/T6070)

GDQ-J(S)630

630

750

720

1562

450

20-Φ14

GB/T6070

GDQ-J(S)800

800

920

880

1865

550

20-Φ21

JB919

DN200(GB/T6070)


注:①GDQ-J(S)400采用JB919法兰连接标准时,其侧口同样为GB/T6070标准。
      ②GDQ-J(S)800底部至中口A=500,且底部法兰为死法兰,螺孔为20-M18。
