    当前位置: 首页 > 产品中心 > 真空阀门

GI系列高真空蝶阀

GI型系列高真空蝶阀是用来接通或切断真空管中的气流。阀门开闭有锁定功能。
适用的工作介质为空气及非腐蚀性气体。


适用范围(Pa)

10 5  ~1.3×10 -6

阀门漏率(Pa.L/S)

≤1.3×10 -7

介质温度(℃)

-25~+80(密封材料为丁晴橡胶)

-30~+150(密封材料为氟橡胶)

阀门主要部件材料

不锈钢或碳钢

法兰标准

JB919

安装位置

任意

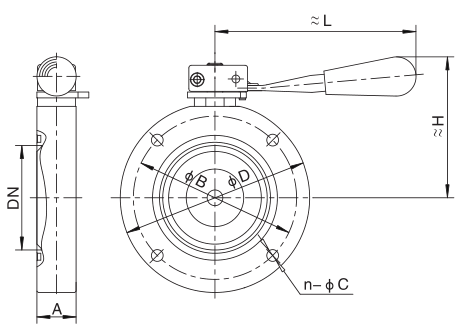

型号

通径(DN)

ΦD

ΦB

H

A

L

n-ΦC

GI-25

25

70

55

64

22

104

4-Φ7

GI-32

32

78

64

68

GI-40

40

85

70

72

116

GI-50

50

110

90

85

4-Φ9

GI-63

63

130

110

96

26

132

GI-80

80

145

125

108

30

154

GI-100

100

170

145

120

4-Φ12

GI-125

125

195

170

136

35

197

GI-150

150

220

195

150

8-Φ12

GI-200

200

275

250

185

40

242

GI-250

250

330

300

219

45

330

GI-300

300

380

350

245

55

8-Φ14

GI-400

400

500

465

312

60

435

8-Φ18

注:GI-63法兰连接为GB/T6070标准。
